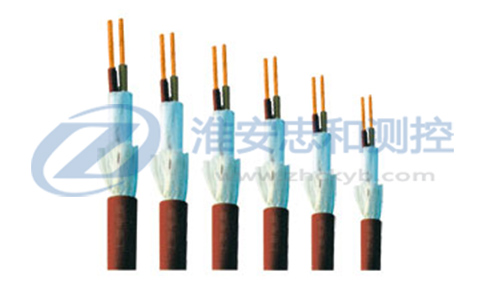

氟塑料絕緣和護套耐高溫電纜特點及用途：
氟塑料絕緣和護套耐高溫電纜適用于石油、化工、發電、冶金等工礦企業，在高溫、低溫和酸、堿、油、水及腐蝕氣體的惡劣環境中做電器儀表和自動化控制系統的信號傳輸線 使用特性：
工作溫度：KFF-200，KFP1F-200,KFP1F22，KFP1F22-260型不超過200℃
額定電壓Uo/U：450/750V及以下
最低環境溫度：氟塑料絕緣和護套耐高溫電纜固定敷設-60℃
非固定敷設-20℃
最小彎曲半徑：KFF型應不小于電纜外徑的10倍；
KFF22，KFP1F，KFP1F22，應不小于電纜外徑的12倍。
氟塑料絕緣和護套耐高溫電纜主要技術指標：
| 項目 | 技術指標 | |||||||||||||||||||
|
導 體 直 流 電 阻 |
0.2 | 0.35 | 0.5 | 0.75 | 1.0 | 1.5 | 2.5 | 4.0 | 6.0 | |||||||||||
| 不鍍錫 | 鍍錫 | 不鍍錫 | 鍍錫 | 不鍍錫 | 鍍錫 | 不鍍錫 | 鍍錫 | 不鍍錫 | 鍍錫 | 不鍍錫 | 鍍錫 | 不鍍錫 | 鍍錫 | 不鍍錫 | 鍍錫 | 不鍍錫 | 鍍錫 | |||
| 導體種類 | AB類 | 92.3 | 94 | 55.8 | 57.5 | 36.0 | 36.7 | 24.5 | 24.8 | 18.1 | 18.2 | 12.1 | 12.2 | 7.41 | 7.56 | 4.61 | 4.70 | 3.08 | 3.11 | |
| R類 | / | / | / | / | 39.0 | 40.0 | 26.0 | 26.7 | 19.5 | 20.0 | 13.3 | 13.7 | 7.98 | 8.21 | 4.95 | 5.09 | 3.03 | 3.39 | ||
| 試驗電壓 | 額定電壓450/750V試驗電壓2500V/1min額定電壓300/500V及以下試驗電壓2000V/1min | |||||||||||||||||||
| 絕緣電阻 | 20℃時≥500MΩ·km | |||||||||||||||||||
氟塑料絕緣和護套耐高溫電纜型號及名稱
| 型號 | 名稱 | 備注 |
| KFF-200 | F46絕緣和護套耐高溫電纜 | 長期工作溫度20℃ |
| KFP1F-200 | F46絕緣和護套屏蔽耐高溫電纜 | |
| KFF22-200 | F46絕緣和護套鋼帶鎧裝耐高溫電纜 | |
| KFP1F22-200 | F46絕緣和護套鋼帶鎧裝屏蔽耐高溫電纜 |
氟塑料絕緣和護套耐高溫電纜型號說明
| 項目 | 代號 | 說 明 |
| 系列代號碼 | K | 控制電纜 |
| 絕緣材料 | F | 聚全氟乙丙烯（F46）最高工作溫度200℃ |
| 可熔性聚四氟乙烯（PFA）最高工作溫度260 ℃ | ||
| 屏蔽材料 |
/ P1 |
無屏蔽可省略 鍍錫銅絲 |
| 護套材料 | F |
聚全氟乙丙烯（F46）最高工作溫度200℃ 可熔性聚四氟乙烯（PFA）最高工作溫度260 ℃ |
| 鎧裝材料 |
22 32 |
鋼帶鎧裝 細鋼絲鎧裝 |
| 導體鍍層 |
/ Y |
鍍錫省略 鍍銀 |
| 耐熱等級 |
200 260 |
最高工作溫度200℃ 最高工作溫度260℃ |
| 規格 |
填寫芯數×導體截面（N×S） N：2 3 4 5 7 8 10 12 14 16 19 24 27 30 37 44 48 52 S:0.2 0.35 0.5 1.75 1.0 1.5 2.5 4.0 6.0(mm2)℃ |
|
|
導體種類 （在括號內填寫） |
A B R |
單股導體 七股絞合導體 多股軟導體 |
