組合式多路校驗儀

發布時間：2023-08-12 瀏覽次數：

組合式多路校驗儀概述：

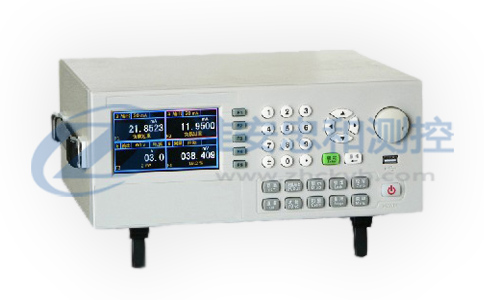

ZH3080組合式多路校驗儀是一款開放式的臺式校準儀器。它采用1臺主機+信號模塊(最多可達8路)的工作模式，各路信號間完全隔離、同時使用。有效地實現了客戶按需選擇、避免浪費和隨時的功能擴充，可最大限度的滿足客戶的需求。多種通訊方式（支持Rs232、Lan、USB、GPIB）可滿足客戶各種不同的應用需要。
本產品有效解決了目前市場上的校準儀器功能固定、局限性大的問題，用戶根據自己的需要、選配不同的信號模塊，可以自由組合出一臺符合實際應用的產品。
ZH-3080組合式多路校驗儀主機特點：

顯示屏：4.3英寸彩屏（分辨率480*272）。
支持的信號模塊數量：8路，相互全隔離。
顯示方式：單路、2路、4路、8路可選，支持循環顯示（間隔時間可設）。
輸出方式：同時支持鍵入值、光標移位和旋鈕調節三種形式。
支持%顯示。
支持歷史數據圖形顯示。
支持最大值、最小值、平均值顯示。
支持測量值鎖定。
支持步進、階躍、斜坡、定點輸出等方式。
友好的人機互動界面，便捷的操作方式；主機軟件可由客戶自行升級。
提供多種接口函數，支持客戶的二次開發。
數據記憶功能：多達10000組的數據存貯記憶功能。
支持模塊間邏輯條件反應，響應速度：100ms，與外部I/O口的響應速度：20µs。
通信方式：標準配置RS232、LAN、USB，可選配置GPIB，通信協議免費提供。
供電方式：220 V.AC ±10%，50HZ，可選100/110V.AC±10%（訂貨時說明）。
主機功耗：單機5W，使用USB功能時為10W。
信號模塊允許最大功耗：單路模塊最大10W，8路信號模塊合計最大20W。

組合式多路校驗儀信號模塊技術指標：（所有端口支持220V.AC誤接、36V.DC誤接，短路自恢復功能）

模塊名稱	型號	功能	量程范圍（分辨率）	精度（讀數%+量程%）	最大功耗
電流測量輸出模塊	30P01	電流輸出	0～30 mA（0.0001 mA）	0.05+0.005	2W
		電流測量	-30mA～30 mA（0.0001 mA）
電流測量輸出模塊	30P02	電流輸出	同“30P01”	0.02+0.005	2W
		電流測量
電壓電阻測量輸出模塊	30P03	電壓測量	-200mV～200mV（0.001mV） -2V～2V（0.00001V） -10V～10V（0.0001V） -100V～100V（0.001V）	0.05+0.005	1.5W
		電壓輸出	-15mV～200mV（0.001mV） 0V～11V（0.0001V）
		電阻測量	0～450Ω（0.001Ω） 420Ω～4500Ω（0.01Ω）
		電阻輸出	0～450Ω（0.001Ω） 420Ω～4500Ω（0.01Ω）	0.05+0.01
電壓電阻測量輸出模塊	30P04	電壓測量	同“30P03”	0.02+0.005	1.5W
		電壓輸出
		電阻測量
		電阻輸出		0.02+0.01
頻率模塊	30P05	頻率測量	1~99.9999Hz（0.0001Hz） 100~999.999Hz（0.001Hz） 1k~9.99999kHz（0.01Hz） 10k~99.9999kHz（0.1Hz）	0.01+0.005	0.5W
		頻率輸出	0~200.000Hz（0.001Hz） 0~2000.00Hz（0.01Hz） 0~20.0000kHz（0.1Hz）	0.01+0.005
多信號輸出模塊	30P06	電壓輸出	-15mV～200mV（0.001mV） 0V～11V（0.0001V）	0.05+0.005	2W
		電流輸出	0～30 mA（0.0001 mA）
		電阻輸出	0～450Ω（0.001Ω） 420Ω～4500Ω（0.01Ω）	0.05+0.01
		頻率輸出	0~200.000Hz（0.001Hz） 0~2000.00Hz（0.01Hz） 0~20.0000kHz（0.1Hz）	0.01+0.005
多信號測量模塊	30P07	電壓測量	-200mV～200mV（0.001mV） -2V～2V（0.00001V） -10V～10V（0.0001V） -100V～100V（0.001V）	0.05+0.005	1W
		電流測量	-30mA～30 mA（0.0001 mA）
		電阻測量	0～450Ω（0.001Ω） 420Ω～4500Ω（0.01Ω）
		頻率測量	1~99.9999Hz（0.0001Hz） 100~999.999Hz（0.001Hz） 1k~9.99999kHz（0.01Hz） 10k~99.9999kHz（0.1Hz）	0.01+0.005
熱工多信號輸出模塊	30P08	電壓輸出	同“30P06”，增加熱電偶J、K、T、E、R、S、B、N，熱電阻Pt100、Pt1000、Cu50、Cu100溫度表格	0.05+0.005	2W
		電流輸出
		電阻輸出		0.05+0.01
		頻率輸出		0.01+0.005
熱工多信號測量模塊	30P10	電壓測量	同“30P07”，增加熱電偶J、K、T、E、R、S、B、N，熱電阻Pt100、Pt1000、Cu50、Cu100溫度表格	0.05+0.005	1W
		電流測量
		電阻測量
		頻率測量		0.01+0.005
I/O模塊	30P12	I/O信號	8路開關量輸入輸出信號，響應時間<20µs		0.5W
電源輸出模塊	30P13	電源輸出	0~36V可調,最大負載電流200mA		8W
