孔板流量計

一、孔板流量計產品概述：
    孔板流量計是差壓式流量計的一種測量流量的標準孔板節流裝置產品，孔板流量計（標準孔板）配合各種差壓計或差壓變送器可對管道中的液體、蒸汽、氣體的流量進行測量。孔板流量計節流裝置包括標準孔板、環室孔板，限流孔板、噴嘴等。孔板流量計廣泛應用于石油、化工、冶金、電力、輕工等部門。
二、孔板流量計測量原理：
    當充滿管道的流體流經管道內的節流裝置時，流體的流束將在節流裝置的節流件處形成局部收縮，從而使流速增加，靜壓力低，于是在孔板流量計節流件前后產生了壓力降，即壓差，介質流動的流量越大，在節流件前后產生的壓差就越大，所以孔板流量計可以通過測量壓差來衡量流體流量的大小。這種測量方法是以能量守衡定律和流動連續性定律為基準的。

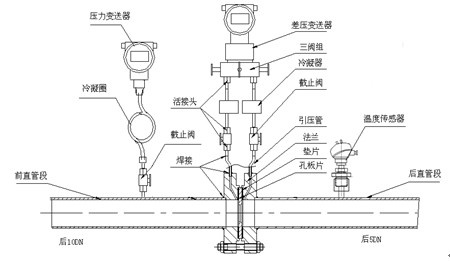

     標準孔板節流裝置（孔板流量計）配上差壓變送器、壓力變送器、溫度傳感器、流量積算儀或者配上多參量變送器集流量、溫度、壓力檢測功能于一體，能進行溫度、壓力自動補償?shù)牧髁坑?jì)，其功能強，結構緊湊，操作簡單，使用方便（如圖）。

三、孔板流量計分類及結構介紹：

1、法蘭；2、導壓管；3、前環室；4、節流件；5、后環室；6、密封墊片；7、螺栓；8、螺母

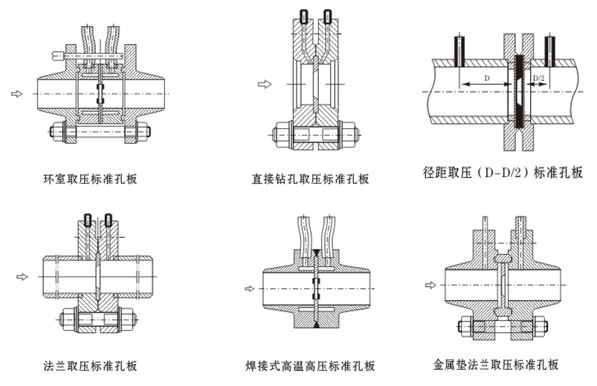

②各種標準孔板流量計的結構簡圖

四、孔板流量計特點：
    ▲孔板流量計節流裝置結構易于復制，簡單、牢固，性能穩定可靠，使用期限長，價格低。
    ▲孔板計算采用國際標準計算差壓及開孔尺寸與加工。
    ▲孔板流量計應用范圍廣，全部單相流皆可測量，部分混相流亦可應用。
    ▲標準節流裝置無須實流校準，即可投用。
    ▲一體型孔板流量計安裝更簡單，可直接接差壓變送器。
    ▲配套附件a、測量氣體、液體時配置-差壓變送器、三閥組、流量積算儀。
                      b、測量蒸汽時配置-三閥組、差壓變送器、冷凝平衡罐、壓力變送器、溫度傳感器、智能流量積算儀。
                      C、標準孔板配上多參量變送器可以直接顯示瞬時流量與累積流量，并帶4~20mA輸出，組成真正意義上的一體化孔板流量計。
    ▲穩定性高
    ▲量程范圍寬 流量比大于10：1
孔板流量計技術指標
    ▲精度高：±0.5%  ±1.0%（與選用的差壓變送器的精度有關）
    ▲高穩定性：優于0.1%FS/年
    ▲高靜壓：20MPa
    ▲連續工作5年不需調校
    ▲可忽略溫度、靜壓影響
    ▲抗高過壓
五、孔板流量計選型：

1、管道的尺寸、材質
2、被測量的介質名稱、特性
3、被測量介質的工作壓力、最大、最小壓力
4、被測量介質的工作溫度、最高、最低溫度
5、被測量介質的正常流量、最大、最小流量
6、對與之配套的安裝附件的要求
7、現場環境及安裝條件是否能夠滿足孔板流量計的安裝？
 七、孔板流量計安裝與使用注意事項：
1、核準參數：安裝前務必先核準現場工況條件，確認節流裝置計算書的所有參數與安裝點工況條件參數完全相同后，才可進行安裝，否則必須進行必要的修正或補償。
2、方向：節流裝置的孔板提柄上或法蘭外圓面上分別有“+”、“-”號，“+“為上游側（迎著流體過來的方向），不得裝反。
3、插入深度：環室取壓孔板，插入深度為管道與環室之間距離為2~5mm，但不能將管道頂?shù)江h(huán)室，否則管道受熱膨脹便會頂壞環室。鉆孔取壓孔板，突入孔板內的管道，任何一點不得擋住取壓孔。
4、系統吹掃：節流裝置安裝完畢既應吹掃，此時應先將節流件（孔板片）拆下，以免管道內雜物刮傷孔板片或堵塞引壓管，待吹掃完成后再裝好，方向?yàn)榱黧w流動方向與孔板上的箭頭同向。注意擰緊以保證密封。
5、調零：吹掃安裝完成后，將三閥組中間閥開啟，此時差壓值應為零，如果不是，就必須要?dú)w零，方法是按住左下角按鍵不動20秒鐘，松開后即可。
6、最后將三閥組中間閥慢慢關閉（必須關嚴），正負引壓管上部的截止閥全部開啟，孔板即可正常工作。
7、安裝同軸度要求：節流件與管道必須同心，偏心距離不大于0.0025D，用戶在焊接操作時應予注意或采取必要的措施。
8、孔板一般都要配合差壓變送器使用，導壓管與差壓變送器連接時要注意正負壓不要裝反，“H”為正，“L”為負；
9、正負取壓口引出的導壓管在任何情況下都要保持平行；
10、如必須裝調節閥，則建議最好把調節閥裝在下游計算書上要求的直管段長度之后。
11、被測介質為氣體或蒸汽且溫度和（或）壓力有較大波動時，應進行溫度和（或）壓力補償。壓力變送器裝設在上游1D處，熱電阻裝設在下游1D處。
12、在差壓訊號管線上不得有可能積留液體或氣體的袋形空間，如不能避免時，應裝設集氣器（或排氣閥）和沉降器（或疏水器）。
13、變送器零點漂移也會引起測量誤差，使用過程中應定期對差壓變送器進行校準。
14、除須經常對導壓管進行檢查，以防堵塞外，對室外的導壓管應予適當保溫，以防凝固或凍結。如管線（垂直段）相當長，應避免由于溫差導致的虛假壓差，此時建議把兩根差壓管線靠近敷設并一起包在保溫層內。
15、差壓管線應有支架，以避免振動和有力作用在差壓計上。
16、節流裝置現場吊裝時，嚴禁用鐵絲、鋼絲、吊鉤穿入節流件喉部孔徑，以防止銳口損傷，影響精度；
17、節流裝置使用一段時間后，由于液體中有固體顆粒，氣體中有液體小滴或其它雜質，尖銳的入口將被磨鈍，從而使流出系數增大，造成附加誤差，此時應考慮調換節流件；另外，節流裝置長期使用后，在孔板上游側下角容易堆積污物，這會使流出系數變化，因此要定期檢查，排除污物。
18、導壓管：導壓管的材質應按被測介質的性質和參數而定，其內徑過小和長度太長會使信號嚴重滯后或失真。
