孔板流量計測量不同介質引壓管路安裝方法

  孔板流量計是指根據安裝于管道中流量檢測件產生的差壓、已知的流體條件和檢測件與管道的幾何尺寸來測量流量的儀表。孔板流量計由一次裝置（節流裝置）和二次儀表（差壓轉換和流量顯示儀表）組成。特別是差壓變送器與孔板節流裝置做成一體化，不僅給安裝帶來了很大方便和利益，用戶不用敷設安裝管線，并且可以實現溫度、壓力的自動補償、故障診斷、量程范圍非常寬、現場量程調整、與上位機通訊等功能，更加擴大了節流裝置的適用范圍。
而引壓管線是指孔板流量計與差壓變送器（或差壓計）之間的導壓管路。它是孔板流量計的薄弱環節，安裝不好，容易造成堵塞、腐蝕、泄漏、凍結、假信號等等，約占全部故障率的70％，因此對差壓信號管路的配置和安裝應引起高度重視。根據被測介質和孔板節流裝置與差壓變送器（或差壓計）的相對位置，差壓信號管路有以下幾種安裝方式。

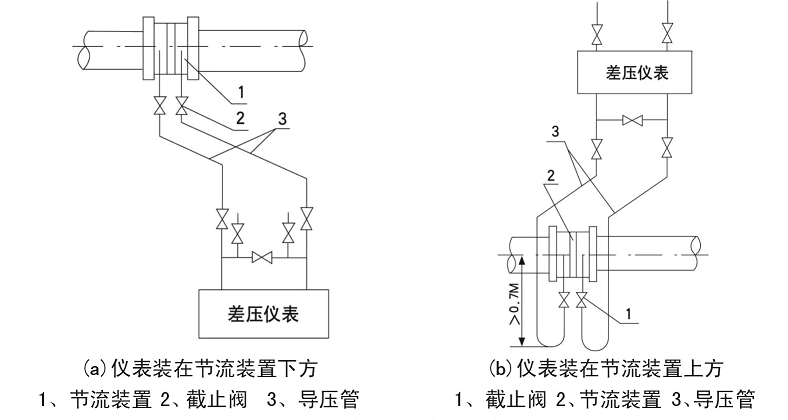

被測流體為清潔液體時，信號管路的安裝方式如圖

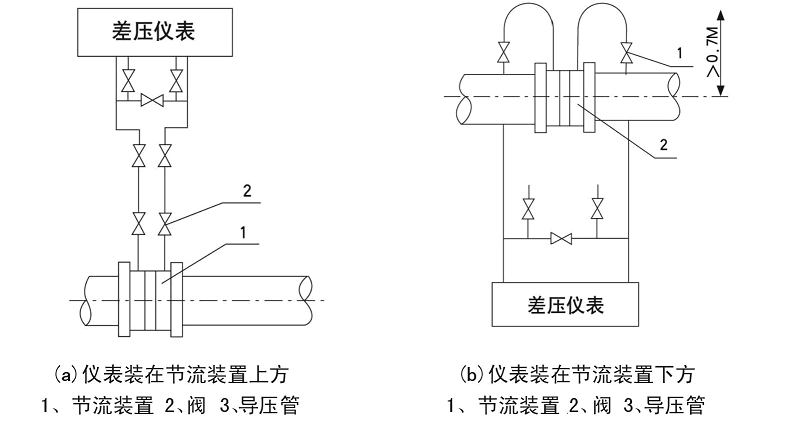

被測流體為清潔干氣體時，信號管路的安裝如圖

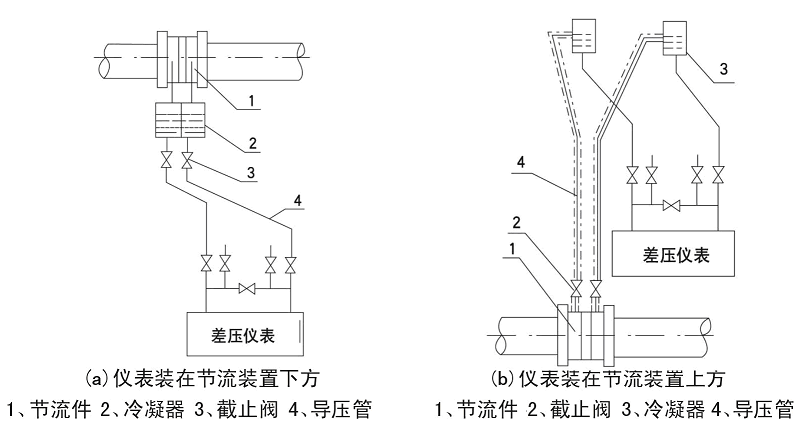

被測流體為水蒸氣時，信號管路的安裝方式如圖

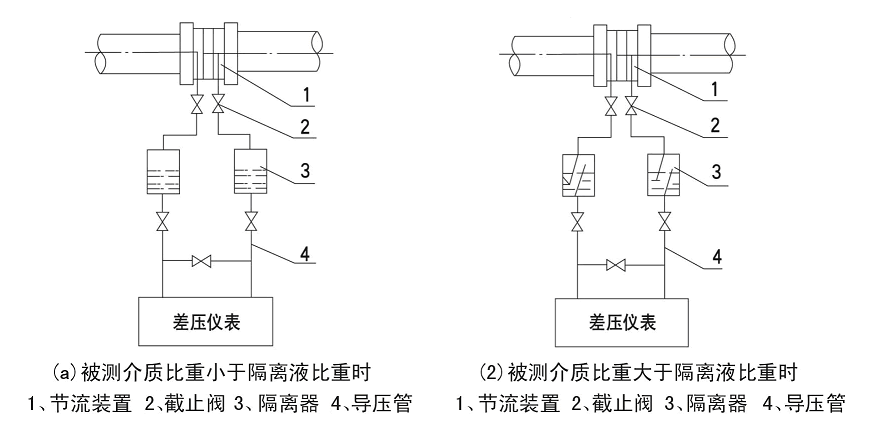

被測流體為腐蝕性液體、氣體時，信號管路的安裝方式如圖。
