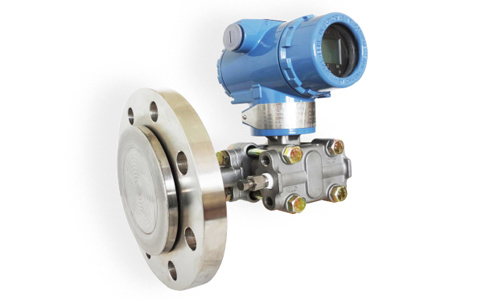

單法蘭壓力變送器

發布時間：2025-04-09 瀏覽次數：

　　ZH-3351LTGP單法蘭壓力變送器可對各種密封容器介質的壓力進行測量,可測量液體，氣體，蒸汽。變送器應用了數字技術及頻率相移健控（FSK）技術，提高了整機性能及可靠性，方便了現場和控制室之間的連接。除具有遠程通訊能力外，它還具有本機調量程，調零點按鈕，便于現場安裝后的就地調整。電子部件采用集成電路和表面安裝工藝，具有通信、查詢、調試、組態等功能。
　　單法蘭壓力變送器被廣泛應用于石油、化工、冶金、鋼鐵、環保水處理等行業對密閉壓力或者敞口容器或者儲罐內的液體的液位壓力的常壓下的測量。法蘭標準按ADSI與國標生產，美標法蘭有3〞、4〞等規格，法蘭等級為150LB、300LB。如用戶采用GB9116-88S標準，法蘭尺寸為DN40;DN50;DN80;DN100;法蘭等級為PN1.0;PN1.6;PN2.5;PN4.0。
單法蘭壓力變送器測量范圍
壓力：0-6.2-690KPa
精度等級：0.075%（單晶硅），0.2%,0.5%

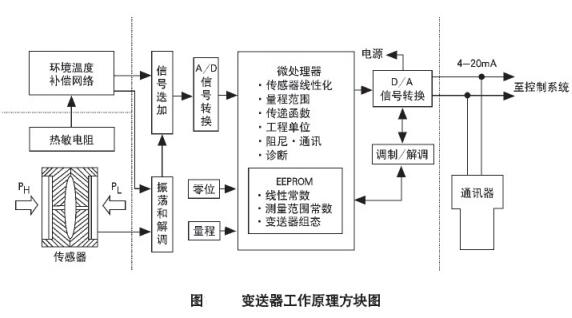

單法蘭壓力變送器工作原理圖
單法蘭壓力變送器原理圖

單法蘭壓力變送器選型表

SK3351LT

單法蘭壓力變送器

結構形式

智能夾板式

智能直裝式

代碼

傳感器

常規智能電容傳感器

單晶硅智能傳感器

量程范圍

代碼

量程單位

KPa

InH2O

mBar

mmH2O

CP3

0~10

0~40

0~100

0~1000

CP4

0~40

0~160

0~400

0~4000

CP5

0~100

0~400

0~1000

0~10000

CP6

0~400

0~1600

0~4000

0~40000

CP7

0~4×103

0~16×103

0~40×103

0~400×103

CP8

0~10×103

0~40×103

0~100×103

0~1000×103

CP9

0~40×103

0~160×103

0~400×103

0~4000×103

輸出信號

4~20Ma+HART協議

特殊要求

精度等級

I75

±0.075%（單晶硅）

±0.1%

±0.2%

±0.5%

顯示方式

液晶顯示

連接尺寸（DN）

DN25~DN100

用戶約定

膜片材質

鉭膜片

哈氏合金C

鈦膜片

316L

316L膜片

防腐型

襯四氟或者噴涂四氟

隔爆等級

ExdiiCT6

注：?jiǎn)畏ㄌm壓力變送器可以根據用戶不同的要求訂制成側裝式、直裝式，法蘭DN25~DN100 國標、美標、日標均可訂制。
